ZLYJ Şanzıman Nedir? Tasarım, Baskı Yatağı ve Uygulamaların Açıklaması (2026 Kılavuzu)

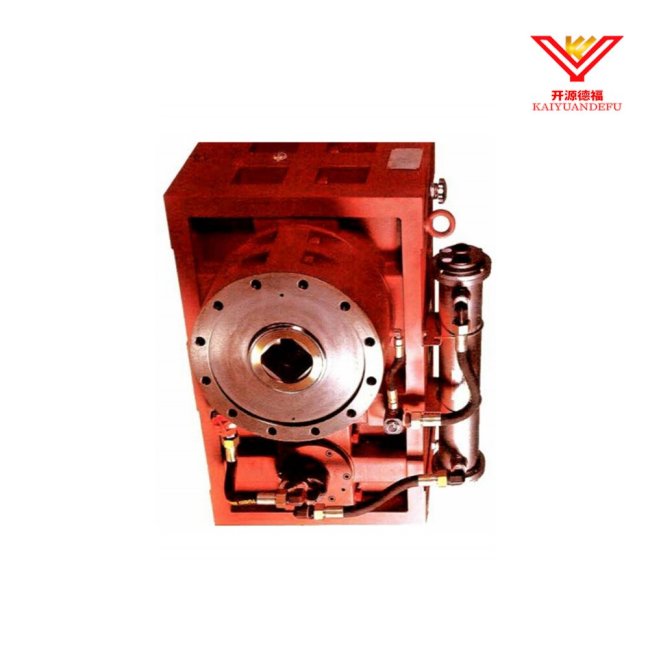

ZLYJ dişli kutusu, tek vidalı ekstrüderler için özel olarak üretilmiş sert dişli yüzeyli bir hız düşürücüdür ve tanımlayıcı özelliği, standart bir dişli ünitesinin sahip olmadığı büyük boyutlu bir baskı yatağı paketidir. Ekstruder karşılaştırması için herhangi bir dürüst ZLYJ dişli kutusu ile standart helisel dişli kutusu arasında fark tek bir kuvvete iner: vida geri iter. Namlu içindeki eriyik basıncı, büyük hatlarda 500 kN'yi aşabilen yüklerle vidayı geriye doğru iter ve yalnızca ekstrüzyon görevi için tasarlanmış bir redüktör, bu kuvveti kendi yataklarına zarar vermeden taşır. KAIYUANDEFU (Changzhou Kaiyuan Defu Redüktör Co., Ltd.), 2011 yılından bu yana Changzhou'da, 38 ila 120 mm arası çıkış deliklerine sahip 5,5–260 kW kapasiteyi kapsayan tam ZLYJ133–420 serisini üretmektedir.

1. Neden Standart Helisel Şanzıman ZLYJ'nin yerini alamaz?

Standart bir helisel ünitenin eksenel itme için yük yolu olmadığından, rulmanlar dişli kutusunu itmeye çalışan bir vida için değil, tork için boyutlandırılmıştır. Eriyik basıncı yükseldiğinde eksenel kuvvet, çıkış mili aracılığıyla asla bu kuvveti alacak şekilde tasarlanmamış yataklara aktarılır. Sonuç, tanıdık bir arıza modelidir: aylar içinde anormal yatak gürültüsü, çıkış mili boşluğu ve ardından dişli kutusunun bozulması.

Üç tasarım detayı, standart ünitelerin başarısız olduğu durumlarda ZLYJ'nin hayatta kalmasını sağlar:

• Baskı yatağı paketi — vidanın eksenel kuvveti ön uçtaki baskı yatağından mahfazanın içine geçer, asla dişli takımının içinden geçmez

• İçi boş çıkış mili — vida kuyruğu doğrudan takılır, bu nedenle vida değişiklikleri kaplinin yeniden hizalanmasına gerek duymaz

• Termal marj — soğutma bobinleri ve ZLYJ280'in üzerinde basınçlı yağlama, günün 24 saati hatlarda yağı 90°C'de veya altında tutar

✅ Sonuç olarak: Standart bir sarmal dişli kutusu torku iletir; ZLYJ, vida baskısını da emer; bu fark, herhangi bir ekstrüzyon hattındaki rulman ömrünü belirler.

2. Hattınız için Doğru ZLYJ'yi Nasıl Seçersiniz?

Tek vidalı ekstruder görevi için ZLYJ dişli kutusunun nasıl seçileceği sorusunun pratik cevabı dört kontrol dizisidir: oran, tork, itme kuvveti ve ardından termal kapasite. Sırayla çalıştığı için tahminleri ortadan kaldırır:

1. Oran — motor devrini hedef vida devrine bölün; 100 rpm'yi çalıştıran 1.500 rpm'lik bir motor i = 15'e ihtiyaç duyar, bu nedenle standart 14 veya 16'yı belirtin

1. Tork — T = 9.550 × kW ÷ rpm; sürekli çalışma için 1,5 ve peletleme veya geri dönüştürülmüş malzeme için 2,3'e kadar servis faktörü ekleyin

1. İtme — Fa (kN) ≈ π × Ds² × Ps ÷ 4.000; 20 MPa'da 100 mm'lik bir vida yaklaşık 157 kN üretir, bu da minimum baskı yatağı boyutunu belirler

1. Termal — çerçevenin ısı dağılımını ortam sıcaklığınıza ve günlük çalışma saatlerinize göre doğrulayın

Bağlantı donanımı, alıcıların çoğunlukla gözden kaçırdığı adımdır. ZLYJ dişli kutusu içi boş mil spline kaplin boyutları üç delik tipinde gelir - H (kamalı), R (dikdörtgen spline) ve K (dalgalı spline) - ve delik, çap, spline sayısı ve yerleştirme derinliği dahil olmak üzere vida kuyruğuyla tam olarak eşleşmelidir. Yanlış deliğin sipariş edilmesi, iki haftalık teslim süresini iki aylık bir yeniden çalışmaya dönüştürür. KAIYUANDEFU, herhangi bir OEM siparişi üretime girmeden önce müşterinin vida çizimine göre delik tipini, kama veya kama spesifikasyonunu ve merkez yüksekliğini onaylar.

Uygulama bağlamı da aynı derecede önemlidir. PE veya PP reçine çalıştıran bir plastik ekstrüzyon hattı, klasik ZLYJ görev penceresinde bulunur ve aynı çerçeve ailesi, aşağı yöndeki ekipmanlarda ölçeklenir: yüksek kalıp basıncındaki bir boru ekstrüzyon hattı, itme kontrolüne daha fazla dayanırken, aynı güce sahip bir film üfleme hattı genellikle bunun yerine tork ve termal marja göre boyutlanır.

✅ Sonuç olarak: Seçimi oran, tork, baskı ve delik tipi belirler; dördünün tamamını motor isim plakasına göre değil gerçek vida verilerine göre doğrulayın.

SSS

S: ZLYJ dişli kutusu ile ekstruder kullanımına yönelik standart helisel dişli kutusu arasındaki gerçek fark nedir? C: Baskı yatağı. Bir ZLYJ, içi boş şaftın ön ucunda özel bir 294 serisi rulman üzerinde vida baskısını taşır, böylece dişli hizalaması ve rulman ömrü, standart helisel üniteleri aylar içinde yok eden erime basınçlarına karşı dayanıklıdır. Tek vidalı ekstruder görevi için ZLYJ dişli kutusunun nasıl seçileceğine ilişkin rutinin motor gücüyle değil, itme kuvvetiyle başlamasının nedeni de budur.

S: Sipariş vermeden önce hangi ZLYJ dişli kutusu içi boş mil spline kaplin boyutlarını onaylamalıyım? A: Üç delik standardı: H (anahtarlı), R (dikdörtgen spline) ve K (involute spline), ZLYJ133'te 38 mm'den ZLYJ420'de 120 mm'ye kadar deliklerle. Vida kuyruğuna göre çapı, spline sayısını ve yerleştirme derinliğini doğrulayın — KAIYUANDEFU ayrıca değiştirme projeleri için özel spline boyutlarını da işliyor.

S: Eski ekstruderimin montajına uygun bir ZLYJ dişli kutusu alabilir miyim? C: Evet. Tam model kapsamına sahip bir üretici olarak KAIYUANDEFU müşteri çizimlerine veya örneklerine göre üretim yapar; merkez yüksekliği, ayak veya flanş montajı ve çıkış deliğinin tümü cıvata değişimi için eşleştirilebilir.

Vida Verilerinizi Gönderin, Doğrulanmış Seçim Alın

KAIYUANDEFU'ya vida çapınızı, erime basıncınızı, motor gücünüzü ve hedef vida hızınızı gönderin. Mühendislik ekibi dörtlü kontrol seçimini gerçekleştirecek, delik tipini onaylayacak ve boyut çizimleriyle birlikte eşleşen bir ZLYJ önerisini ücretsiz olarak döndürecek. Fabrikadan doğrudan sorular ve OEM projeleri memnuniyetle karşılanmaktadır.
